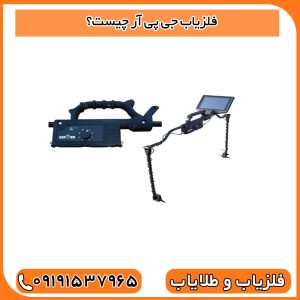

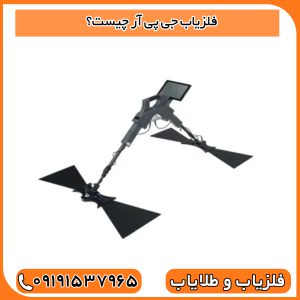

فلزیاب جی پی آر چیست؟

فلزیاب جی پی آر چیست؟ جی‌پی‌آر (GPR) در حقیقت یک نوع فلزیاب به مفهوم سنتی نیست، بلکه یک تکنولوژی تصویربرداری پیشرفته زیرسطحی است.

جی‌پی‌آر مخفف عبارت Ground Penetrating Radar است که به معنای رادار نفوذ کننده در زمین می‌باشد.

این دستگاه یکی از قدرتمندترین ابزارها در کاوش‌های غیرتهاجمی زیرسطحی است.

فلزیاب جی‌پی‌آر (GPR) چیست و چگونه کار می‌کند؟

GPR یک دستگاه راداری است که برای تصویربرداری و شناسایی اجسام و ساختارهای زیر سطح زمین استفاده می‌شود.

اصل کارکرد

جی‌پی‌آر به جای استفاده از میدان‌های مغناطیسی یا الکترومغناطیسی (مانند فلزیاب‌های VLF و PI)، از امواج رادیویی (الکترومغناطیسی پالسی) با فرکانس بالا استفاده می‌کند.

1. ارسال پالس: دستگاه یک پالس (موج کوتاه) انرژی الکترومغناطیسی را از طریق آنتن خود به داخل زمین می‌فرستد.

2. بازتاب امواج: هنگامی که این پالس به یک شیء مدفون (مانند فلز، لوله پلاستیکی، سنگ، یا حتی یک حفره) یا به یک تغییر در خواص خاک (مثلاً مرز بین لایه‌های مختلف خاک) برخورد می‌کند، بخشی از آن بازتاب داده می‌شود.

3. دریافت و تحلیل: آنتن گیرنده دستگاه، امواج بازتاب شده را دریافت کرده و زمان رفت و برگشت آن‌ها را اندازه‌گیری می‌کند.

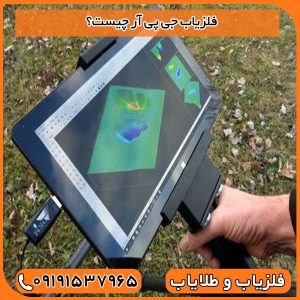

4. تولید تصویر: با استفاده از نرم‌افزار پیشرفته، این داده‌های زمانی به یک تصویر دو بعدی یا سه‌بعدی از زیر زمین تبدیل می‌شوند که مکان، عمق، و شکل تقریبی اشیای مدفون را نمایش می‌دهد.

تفاوت کلیدی با فلزیاب‌های معمولی

• نوع شناسایی: فلزیاب‌های معمولی (VLF، PI) فقط اجسام فلزی را تشخیص می‌دهند. اما GPR می‌تواند فلزات، مواد غیرفلزی (مانند پلاستیک، بتن، سفال)، تغییرات زمین‌شناسی و مهم‌تر از همه، حفره‌ها، تونل‌ها و فضاهای خالی را شناسایی کند.

• خروجی کار: فلزیاب‌های معمولی عمدتاً یک سیگنال صوتی (صدا) یا یک عدد VDI برای اعلام وجود فلز ارائه می‌دهند. GPR یک تصویر بصری کامل از زیر زمین در اختیار اپراتور قرار می‌دهد.

عوامل مؤثر بر عملکرد و عمق

عمق نفوذ و وضوح تصویر GPR به شدت به عوامل زیر بستگی دارد و این نکته، بزرگ‌ترین محدودیت این دستگاه است:

کاربردهای اصلی جی‌پی‌آر (GPR)

به دلیل توانایی GPR در تصویربرداری از زیر سطح، کاربردهای آن بسیار گسترده‌تر از صرفاً پیدا کردن فلز است:

1. باستان‌شناسی و دفینه‌یابی:

   • کشف دیوارها، پایه‌های ساختمان‌ها، مقبره‌ها و سازه‌های مدفون باستانی.

   • شناسایی اتاقک‌ها و دفینه‌های بزرگ.

2. مهندسی عمران و ساخت‌وساز:

   • تعیین محل دقیق لوله‌های آب، گاز و فاضلاب مدفون.

   • ردیابی کابل‌های برق و فیبر نوری زیرزمینی.

   • بازرسی کیفیت آسفالت، پل‌ها و سازه‌های بتنی.

3. زمین‌شناسی و محیط زیست:

   • تحلیل ساختار لایه‌های خاک و سنگ.

   • نقشه‌برداری از سطح آب‌های زیرزمینی.

4. نظامی و امنیتی:

   • کشف مین‌های زمینی و مهمات مخفی.

   • شناسایی تونل‌ها و تأسیسات زیرزمینی مخفی.

محدودیت‌ها و نکات مهم

• عمق نفوذ: عمق نفوذ GPR به شدت به فرکانس رادار و جنس خاک بستگی دارد. در خاک‌های رسی، شور یا مرطوب (رسانا)، عمق نفوذ رادار می‌تواند به شدت کاهش یابد، در حالی که در ماسه یا خاک‌های خشک و سنگی، عمق بیشتری را پوشش می‌دهد.



  پیشنهاد ویژه

  فلزیاب پروتون 4 سنسور شرکت آسووا ترکیه

  980.000.000 تومان

  مشاهده محصول

• تحلیل داده‌ها: کار با GPR و تفسیر تصاویر سه‌بعدی و دوبعدی آن نیاز به مهارت و دانش تخصصی در زمینه‌سازی و تحلیل رادار دارد.

• هزینه: دستگاه‌های GPR، به دلیل پیچیدگی فناوری، معمولاً جزو گران‌ترین ابزارهای کاوش زیرسطحی محسوب می‌شوند.

 قابلیت‌های تخصصی و مزایای برجسته

• تصویربرداری سه‌بعدی: مدل‌های پیشرفته GPR می‌توانند پس از جمع‌آوری داده‌ها از چندین خط اسکن، یک مدل سه‌بعدی (3D) دقیق از زیر زمین ایجاد کنند که تفسیر ساختارها را بسیار آسان می‌کند.

• شناسایی غیرفلزات: GPR می‌تواند لوله‌های پلاستیکی، پایه‌های بتنی، کابل‌های فیبر نوری، سفال و سایر ساختارهای غیرفلزی را تشخیص دهد؛ کاری که فلزیاب‌های معمولی کاملاً در آن ناتوان هستند.

• تعیین عمق دقیق: از آنجایی که دستگاه زمان رفت و برگشت پالس را ثبت می‌کند، می‌تواند با دقت بالا، عمق هدف را بر اساس سرعت انتشار موج در آن نوع خاک محاسبه کند.

• کاهش حفاری‌های مخرب: در باستان‌شناسی، مهندسی عمران و دفینه‌یابی، GPR نیاز به حفاری‌های آزمایشی و مخرب را به شدت کاهش داده و عملیات را دقیق‌تر می‌کند.

نتیجه‌گیری نهایی: جی‌پی‌آر (GPR) ابزار دیدن زیر زمین

جی‌پی‌آر (GPR) فراتر از یک فلزیاب ساده است؛ این تکنولوژی یک سیستم تصویربرداری راداری پیشرفته است که امکان “دیدن زیر زمین” را فراهم می‌کند.

در عصر کاوش‌های غیرتهاجمی، GPR به دلیل توانایی‌های منحصر به فرد خود، به یک ابزار حیاتی تبدیل شده است:

1. جامعیت تشخیص: GPR تنها به فلزات محدود نمی‌شود، بلکه می‌تواند حفره‌ها، تونل‌ها، ساختارهای سنگی، لوله‌های پلاستیکی و مهم‌تر از همه، مرزهای زمین‌شناسی را تشخیص دهد. این ویژگی آن را برای باستان‌شناسی و دفینه‌یابی پیچیده، ضروری می‌سازد.

2. ارائه تصویر دقیق: به جای صدای بوق یا عدد تفکیک، GPR تصاویر بصری از زیر سطح زمین ارائه می‌دهد. این تصاویر (مانند هایپربول‌ها و نشانه‌های تغییر ثابت دی‌الکتریک) به اپراتور امکان می‌دهند تا شکل، عمق و موقعیت دقیق هدف را پیش از حفاری، تعیین کند.

3. مکمل قدرتمند: GPR بهترین عملکرد را به عنوان مکمل فلزیاب‌های تخصصی (مانند PI یا VLF) دارد. در جایی که فلزیاب حضور یک شیء را تأیید می‌کند، GPR ماهیت و ابعاد آن شیء را تأیید می‌کند.

نتیجه آنکه: برای کاوشگران حرفه‌ای، باستان‌شناسان و مهندسان، GPR یک سرمایه‌گذاری ضروری است که با کاهش خطای حفاری، صرفه‌جویی در زمان و به حداکثر رساندن دقت، شانس موفقیت در یافتن اهداف عمیق و غیرفلزی را به طور چشمگیری افزایش می‌دهد.

GPR ابزاری است که نه تنها پیدا می‌کند، بلکه اثبات می‌کند.
